エンタープライズ ネットワーク インフラストラクチャは、要件が増えるにつれて、ますますプレッシャーにさらされています。接続されたデバイスやシステムの数と多様性は爆発的に増加しています。IT/OT、電力/データなどのネットワークコンバージェンスが増加しています。同時に、より多くのリソースがエッジへとプッシュされ、ネットワークがさらに拡張されています。
現在、これらの課題と将来の課題に効率的に対処できるインフラストラクチャ プラットフォームを持つことが、これまで以上に重要になっています。コネクテッドエンタープライズネットワークの範囲と複雑さは、今後も拡大の一途をたどることが見込まれます。あなたのプラットフォーム選択に多くがかかっています。
コムスコープでは、ネットワークの変更と、それを正しく行うことの重要性をよく知っています。40 年以上にわたる当社のエンタープライズ経験およびテクノロジー動向の理解は、すべて同じく次の結論を指し示しています：カテゴリー 6A 配線と接続。絶対にこれです。
このリソースページでは、Cat 6A が、よりつながりのある、より有能な明日のエンタープライズネットワークの主力イネーブラーになるという当社の信念の背後にある傾向、事実、論理的根拠について説明します。
概要を読み、リソースをダウンロードし、ツールを使い、ビデオを見て、以降のセクションを探究してください。

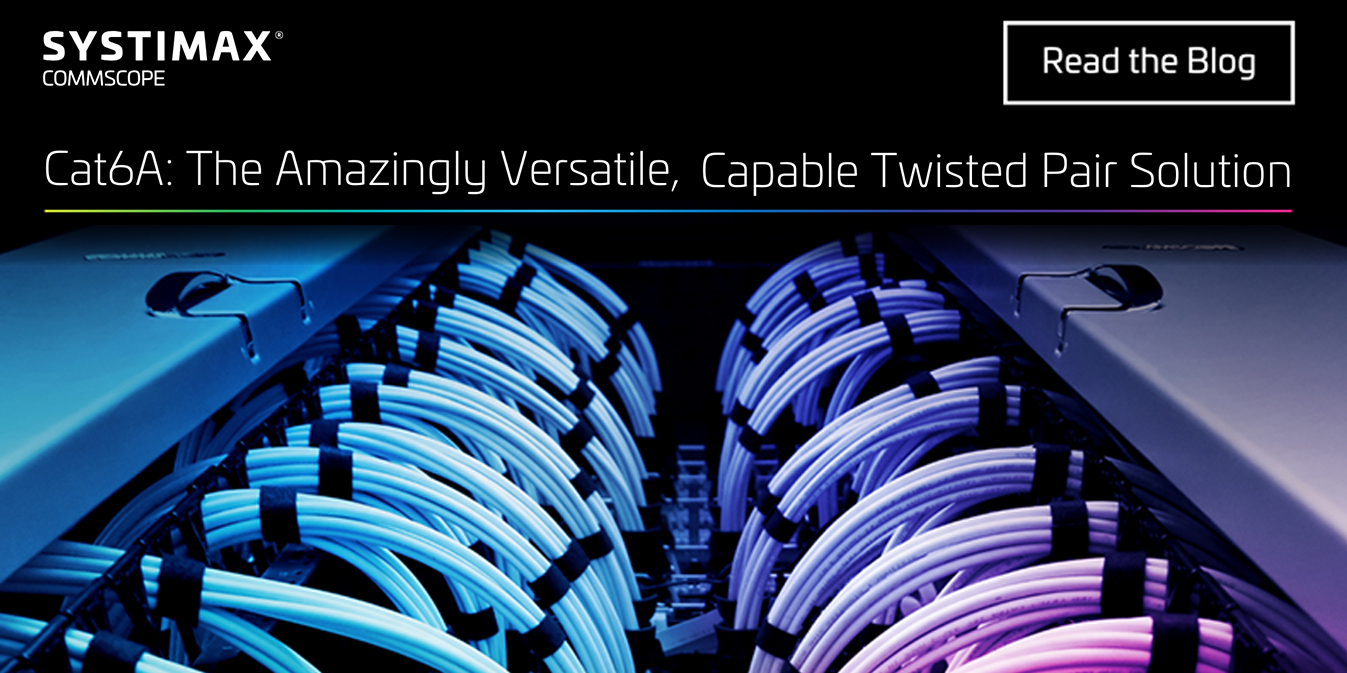

Cat 6A 配線を装備したラックの背面
カテゴリー配線の進化と明日のネットワークの未来
根拠を確認してから、ご自身で結論を導き出すようにお願いします。カテゴリー 6A は、2004 年にコムスコープにより初めて SYSTIMAX® GigaSPEED® X10D として導入され、2009 年に標準化され、現在でも最新ビルドに推奨され続けているインフラストラクチャです。どうやってここまでたどり着いたのでしょうか？
2004 年に、この業界は、カテゴリー 5およびカテゴリー 6 配線カテゴリーの帯域幅制限が、ネットワークの成長と開発を著しく制限することを認識しました。大きな課題となったのは、カテゴリー 6 より長距離でより高いデータレートをサポートすることでした。
IEEE 802.3an 10GBASE-T のタスクフォースによって先導され、10 GE 対応ソリューションの検索が始まりました。リターンロス、クロストーク、隣接ケーブルチャネルからのノイズ（エイリアン・クロストーク）などの基本的な問題に取り組むことから始めました。その結果、10GBASE-T の最小配線チャネル仕様と、「拡張型」カテゴリー 6 として知られる新しいクラスの配線、クラス EA が生まれました。 2004年10月 年に Cat 6A が正式に誕生しました。
新しいアプリケーションでは、より優れたケーブル性能が要求されるため、Cat 6A の採用率は着実に増加しています。IoT、Wi-Fi 6/6E/7、4 ペア PoE、スマート照明、ビル制御/自動化、ビル内セルラーといったテクノロジーの進化により、近い将来、カテゴリー 6A の普及が急増する見込みです。
このグラフによると、情報通の投資家はカテゴリー 6A に投資するように見受けられます。
カテゴリー別市場シェア（%）
CAT 6A: 事実
ネットワーク速度と範囲：測度は距離により異なります
ネットワークデザインの多くは、データが生成される場所と、データが処理され、保存される場所によって異なります。より多くのネットワークリソースがエッジへと移動しつつありますが、データ速度と容量需要は既存のカテゴリー 5 とカテゴリー 6 ネットワークの能力を超えて増加し続けています。
具体的には、カテゴリー 5/6 は、動作環境内で発生するチャネル障害の影響を受けやすいということです。クロストーク、インピーダンスの不一致、外部ノイズ、リターンロスなどの問題により、ビットエラーが発生し、全体的なスループットが低下する可能性があります。カテゴリー 6A ケーブルは、これらの課題を克服するために特別に設計されており、最大 100メートルの 10 GE チャネルをネットワークでサポートできます。これはカテゴリー 6 の約 3 倍です。
普通の Cat 6A ではありません。コムスコープのカテゴリー 6A パフォーマンスファミリーは、最新の 10 GbE 要件に対応します。
アプリケーションおよびケーブルカテゴリーごとの対応距離（m）
| カテゴリ | 帯域幅 | 1G の距離 | 10G の距離 |
| カテゴリー 5e | 100 MHz | 100m | _ |
| Cat 6 | 250 MHz | 100m | 37m |
| Cat 6A | 500 MHz | 100m | 100m |
| Cat 7 | 600 MHz | 100m | 100m |
| Cat 7A | 1000 MHz | 100m | 100m |
| Cat 8 | 2000 MHz | 100m | 100m |
接続デバイスの PoE 電力規格に適合
エンタープライズ空間におけるフルオン型ネットワークコンバージェンスが進んでいます。デバイス OEM は、ケーブル 4 ペアすべてで、2 ペアのみを使用する PoE アプリケーションの 2 倍の電力供給を可能にする最新 PoE 規格を活用するようになってきています。25.5 ワット以上のケーブルを必要とするアプリケーションでは、標準規格で推奨される唯一の配線ソリューションは、Cat 6A です。
エンドスパン PSE（上）とミッドスパン（下）を備えた LAN 機器からの電力
PoE とその開発の指針となる規格の詳細については、Power Over Ethernet をお読みください：トピックとテクノロジー。
Cat 6A の標準化されたサポート
カテゴリー 6A は導入以来、世界中の業界規格団体から幅広いアプリケーションに対して推奨されています。以下はそのごく一部の例です。
カテゴリー 6A の定義：
2004 年に批准された IEEE 802.3an-2006 10GBASE-T は、500 MHz アプリケーションでの再現可能なエイリアン・クロストーク性能について、Cat 6 と比べて挿入損失の改善が挙げられる Cat 6A を指定しています。
一般的なビル内配線：
2008年2月 年に、ISO はグローバル ISO/IEC 11801 規格の改訂を採用し、Cat 6A/コネクタを使用して最大 500MHz のリンク/チャネルを提供しました。
パワー・オーバー・イーサネット
TIA の TSB-184-A 平衡ツイストペア配線による電力供給をサポートするガイドラインでは、IEEE 802.3bt 4 ペア PoE をより良くサポートするために Cat 6A ケーブルの使用が推奨されています。
ワイヤレス・アクセスポイント：
TIA の TSB-162-A ワイヤレス アクセスポイント用電気通信配線ガイドラインでは、新しい設置で WAP に水平配線する場合に Cat 6A を推奨しています。
医療施設： ANSI/TIA-1179-A 医療施設テレコミュニケーション インフラストラクチャ規格。Cat 6A は、新しい敷設に推奨されています（バックボーンと水平銅ケーブルの両方に対して）。
カテゴリー 6A を選ぶ理由トップ 10
これまでにお読みいただいた内容から、Cat 6A のユースケースは非常にパワフルであることに同意いただけると確信しています（コムスコープの Cat 6A の場合はさらにパワフルです）。
このインフォグラフィックでは、このテクノロジーを選ぶ主な理由トップ 10 について説明します。リストに載らなかったお気に入りがありますか？ぜひお聞きかせください。こちらにあなたのご提案をお送りください：GlobalEnterpriseMarketing@commscope.com。
Cat 6A へのディープ・テクニカル・ダイブの準備はできていますか？
Cat 6A へのディープ・テクニカル・ダイブの準備はできていますか？ これまで、私たちは非常に深く、広範なトピックの表面に触れてきました。ご興味があれば、Cat 6A のさまざまなアプリケーション、開発、パフォーマンス上のメリットについてご一緒に詳しく見ていきましょう。
Cat 6A にまつわる科学と、Cat 5 と Cat 6 の何が物理的および電気的に異なるかに関して、このショートビデオをご覧ください。
市場トレンド、Cat 6A アプリケーションの成長、Cat 6A 規格の進化、このテクノロジーの世界的な普及、その他驚くべき側面についてさらに詳しく知りたいですか？コムスコープの Cat 6A 構内配線ファクトファイルにすべて記載されています。配線インフラは、企業ビルとキャンパスネットワークの神経と循環器両方のシステムです。ますますハイパーコネクテッド化するエコシステムをサポートする、データや電力を輸送することがその機能です。
エンタープライズケーブル配線は、よりパフォーマンス重視のアプリケーションに対して高まる要求を満たすために進化する必要があり、Cat 6A ケーブルは、成功のチャンスを最大限に引き出します。複数のテクノロジー移行をサポートできる長期プラットフォームを提供することで、Cat 6A は、企業ネットワークへの投資全体からより多くの価値を引き出すのに役立ちます。
カテゴリー選択ツールを見る
Cat 6A は、将来を見据えた堅牢な配線プラットフォームです。しかし、それはどの状況でも最良な選択でしょうか？それは状況によります。状況によって、一部のユースケースでは、Cat 6 か Cat 5e がより適するかもしれません。それはどうやって判断できますか？
コムスコープでは、お客様の用途、環境、要件に基づいて適切なテクノロジーを選択するのに便利なカテゴリー選択ツールを開発しました。
CAT 6A に関するよくあるご質問
カテゴリー 6A の展開は 2004 年以来着実に増加していますが、何ができるか、何ができないかについて疑問や誤解が残ります。以下は、よくある質問と回答の一部で、情報源から直接入手したものです。
他にご質問はありますか？喜んでお答えいたします。E メールにてお送りください。
カテゴリー 6A とその他のカテゴリー配線に関するよくあるご質問
-
Cat 6 は Cat 6A よりも長い間使われてきました。また、一部のお客様は、10 GE、Wi-Fi 7あるいは PoE++ の導入の準備はまだできていません。しかし、配線に関する決定は、予期せぬコストや課題を避けるために、少なくとも 20 年といった長期的な視点で下されるべきだと考えています。Cat 6A は、将来を見据えています。BSRIA は、2023/2024 年までに、Cat 6A が Cat 6 の市場シェアを上回ると予測しています。
- 性能上の違いはほとんどありません。どちらも 10 m チャンネルで 100 GE をサポートします。Cat 6A の最大周波数は 500 MHz で、一方、トップの Cat 7 では 600 MHz です。違いは、Cat 7 には非 RJ45 コネクタと頑丈なシールド（適切に機能するには接地する必要があります）が必要であることです。したがって、Cat 7（および 7A）の導入には、性能が大幅には改善されないのに、より高価になってしまう可能性があります。
- Cat 8 は、40 ギガ以上のデータセンター接続用に設計されています。このようなスピードで、特にスイッチ間のデータセンター接続では、この会話はファイバーへとシフトします。Cat 8 が、わずか 2 つの接続と最大 30 mの接続のために設計されているのはそのためです。
- NBaseT は、Cat 5e で 2.5G、Cat 6 で 5G をサポートできます。より高い速度では、Cat 6A 以上に優れたオプションはありません。ゼロからの設置の場合、元々 NBaseT を使用していたとしても、Cat 6A は将来的な成長を見据えた追加の帯域幅を提供します。
- 私たちが知る限り、製造メーカー各社は Cat 5e の段階的な廃止は計画していません。ただし、Cat 配線を必要とするデバイスには、Cat 5e ではサポートできない電力と帯域幅の需要があります。デバイス接続のインフラストラクチャ ロードマップを作成する際には、このような制限を考慮する必要があります。
Cat 6A と Power over Ethernet (PoE) に関するよくあるご質問
- 熱の蓄積や火災のリスクは、個々の導体の熱上昇がその一部の原因となっています。ゲージが小さければ小さいほど、発熱は大きくなります。5 mA の電流に対応する Cat 400 ケーブルは、およそ 10°C の温度上昇を示しますが、Cat 6A ケーブルでは同じ電流で 6°C の上昇です。熱の蓄積は、バンドル内のケーブルの数にも依存します。ケーブル数の軽減のために使用できる導入戦略がありますが、
- 大した差はありません。熱負荷は、主にケーブルの長さと密度によって束ねられたケーブルに影響を与えます。ラックは、良好なエアフローと放熱を提供するように設計されています。ですから、キャビネット内における影響はごくわずかです。
- ですが、一概にそうとは言えません。パワートランスミッションは影響を受けませんが、データ転送は影響を受けます。これを防ぐには、PoE 実装ガイド を参照することをお勧めします。
- 炎がなければ、その可能性はほとんどありません。束ねられたケーブルは加熱されますが、火災の危険になるために必要なレベルには及びません。熱負荷の影響は、電気的性能に限定されます。
ワイヤレスアプリケーションのサポートに関するよくあるご質問
- 電力とデータの両方を送信していることを忘れないでください。1 本の Cat 6A ケーブルでは、90 W を単一 WAP 電源ポートに供給できますが、データ側では Wi-Fi 6/6E/7 が WAP アップリンクの 10 Gb の境界を押し広げています。ビル内ワイヤレス機能の開発に伴い、帯域幅要件は拡大し続けています。したがって、ドロップごとに 2 つの接続が必要です。
- 5G の屋内セルラーシステム（DAS またはスモールセル）も良い例と言えます。
Cat 6A 製品および距離に関するよくあるご質問
- Cat 6A を含むすべての構内配線規格では、最長のチャネルは 100 m (305 ft) です。これにより、あらゆる情報アウトレット（サービスエリアジャック）で、同一条件での比較ができる、複数アプリケーションのサポートが標準化されます。
- ほとんどのベンダーは、より細い 6A ケーブル/パッチコードを提供していますが、これらはユースケースに基づいてより短い長さに対して指定されています。どのゲージを使用するかを決める前に、ベンダーの仕様を確認することをお勧めします。
- これは、6A ソリューションのタイプによって異なります。UTP システムの場合、接地は一切必要ありません。シールドシステムの場合、ほとんどの規格（すべてではないにしても）では、追加のノイズ発生を防ぐために、各ケーブルの両端で接地することが推奨されています。ベストプラクティスとして、ベンダーの仕様、現地の規範、適用される基準を確認してください。
その他の質問
- はい、ISO/IEC11801.5（データセンター）と11801.6（分散型ビルサービス）の両方で、クラス EA チャネル性能に対してテストされたCat 6Aケーブルが要求されています。
- 多くの規格では、Cat 6A をデフォルトの配線として強く推奨しています。インテリジェントビル：TIA-862-B、ワイヤレス アクセス ポイント：TSB-162-B、データセンター：TIA-942-B、医療施設：TIA-1179、教育施設：TIA-4966、Power over Ethernet (PoE): TIA TSB-184-A、インテリジェントビル用 ICT 設計：ANSI/BICSI 007-2017.
- Cat 6A は、Cat 5 や Cat 6 よりも長寿命です。その複数世代にわたる帯域幅の増加と電力要件をサポートする能力により、製品の回転率とそれに伴う環境への影響が低減されます。したがって、Cat 5 や Cat 6 よりも経済的にも環境的にも持続可能になります。
- 全体として、データセンターでの銅線の導入は大幅に減少していますが、帯域外（OOB）接続にはまだ使用されています。TIA-942B 規格では、OOB 接続に Cat 6A ケーブルの使用を推奨しています。
- HDBase-T などのアプリケーションでは、高解像度ビデオの伝送が求められ、Cat 6A 配線が推奨されています。
-
詳細については、Cat 6A ファクトファイルのアプリケーションセクションを参照してください。
- 現在、適用されるすべての規格では、最大チャネル長 100 m（305 ft） が指定されています。
Cat 6A でできることについて質問がありますか？
なぜコムスコープの CAT 6A なのか？
コムスコープの Cat 6A について
これまでコムスコープの 6A について何度か触れてきましたが、まだ詳細を網羅したわけではありません。では見ていきましょう。当社の Cat 6A ポートフォリオ（SYSTIMAX®、Uniprise®、NETCONNECT®）とその他の Cat 6A ファミリーには、大きな違いがいくつかあります。
Cat 6A 配線を選ぶ理由トップ 10 については既に触れました。ここでは、コムスコープであるべき大きな理由についていくつかご紹介します。
ブランドの利点
ソリューションの利点
パフォーマンスの優位性
- 最初かつ最大の Cat 6A プロバイダーによる
- 150 か国以上で一貫した品質
- 世界規模での製造
- グローバルテクニカルサポート
- 単一ソースというシンプルさ
- エンド・ツー・エンド・ソリューション：ケーブル、パッチコード、コネクタ、コンセント、パネル。
- シールド付き/シールドなし、各種耐火等級およびコネクタ、プレナム/ノンプレナム、低煙ゼロハロゲンなど
- 簡単な設計と導入
- 実績のある信頼性
- 複数パネルのフットプリント
- 終端処理済みオプション
- AIM 対応型のインテリジェント管理
- 最新 GbE 10 要件をサポートする拡張ケーブル/コネクタ設計
- クラス最高の挿入損失、クロストーク
- 現在の ISO/IEC クラス EA 仕様を超過
- 基準を超えるパフォーマンス
コムスコープ Cat 6A：ビジネスと環境にとって持続可能
エンタープライズネットワークのカーボンフットプリントを削減する上での重要な課題は製品の寿命です。最新かつ将来を見据えたテクノロジーを導入することで、ネットワーク管理者はネットワーク インフラストラクチャの耐用年数を延ばし、二酸化炭素排出量を削減できます。サプライチェーン全体で雪だるま式に増すメリット。これは、Cat 6A のパワフルなのにあまり知られていない強みです。Cat 6A は、複数世代にわたる帯域幅の成長と電力要件をサポートすることで、経済的にも環境的にもCat 5 や Cat 6 より持続可能な持続電力を提供します。
さらに、Cat 6A がより長寿命であることから、ネットワークは同じケーブルネットワークを使用して、よりエネルギー効率の高い新世代のスイッチをサポートでき、時間の経過とともにエネルギー使用量を削減できます。
ご存知でしたか？
カテゴリー 6A/OM5 技術を使用すると、環境への影響を 300 年で 15% 低減できます。
配線の世代別の 15 年後の環境への影響
ポッドキャスト：カテゴリー 6A のドリルダウン
このポッドキャストでは、コムスコープのエンタープライズ戦略ソリューションのアーキテクト Jason Bautista が、カテゴリー6Aケーブルのメリットとパワーの持続について詳しく説明します。Jason がケーブル敷設とメンテナンスのエディターと話をしながら、Cat 6A のデバイス互換性、現在および将来のユースケースなどについて説明します。
まとめ
解剖学的な類推をしてみると、配線インフラは、企業ビルとキャンパスネットワークの神経と循環器両方のシステムです。ますますハイパーコネクテッド化するエコシステムに栄養を与える、データや電力を輸送することがその機能です。
血管が、ストレスや自然老化の増加に対応するために適応せざるを得ないのと同様に、企業の配線も、パフォーマンスを多用するアプリケーションの高まる要求を満たすべく進化していく必要があります。このデモでは、Cat 6A 配線が成功の確率を高めることを示しています。複数のテクノロジー移行をサポートできる長期プラットフォームを提供することで、Cat 6A は、企業ネットワークへの投資全体からより多くの価値を引き出すのに役立ちます。
コムスコープをインフラストラクチャーパートナーとして利用することで、Cat 6A のパワーを最適化できます。当社の SYSTIMAX、Uniprise、NETCONNECT Cat 6A ポートフォリオは、必要な場所で必要な製品性能、テクニカルサポート、グローバルな可用性を保証します。
当社の Cat 6A 製品の詳細、または開始方法については、コムスコープ担当者までお問い合わせください。
「Cat 6A でこれをすべてができるとは知らなかった！」
次回のオフィスパーティーで使える会話のきっかけをお探しですか？Cat 6A に関する楽しい事実をいくつか話して、友人たちを驚かせましょう。
